Высокоскоростная машина для производства бумажных стаканчиков

Оборудование для производства бумажных стаканов/ Оборудование для изготовления бумажных стаканчиков/ Машина для формовки бумажных стаканов

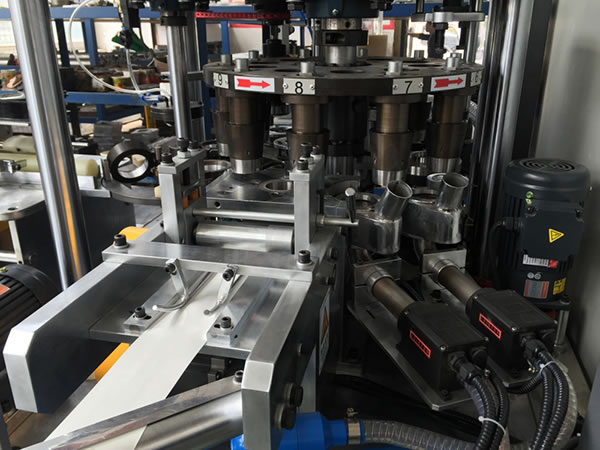

Данная высокоскоростная машина предназначена для производства бумажных стаканчиков высотой 50-135 мм. Она оснащена тройным поворотным столом узла формовки, открытым шаговым механизмом, зубчатой передачей и другими компонентами, необходимыми для эффективной работы оборудования.

При разработке этой модели мы использовали передовые технологии и современные системы. Например, для склейки дна стакана применяется импортная система Leister, а система смазки распылением защищает рабочие механизмы от истирания. Наличие ПЛК, фотоэлектрического датчика и сервопривода обуславливает повышение стабильности и безопасности машины при работе на высоких скоростях. При обнаружении любых неисправностей выполняется автоматические отключение оборудования.

Система обнаружения дефектов с использованием ПЗС-камеры может быть установлена дополнительно. Благодаря ей стаканчики, которые сломаны или имеют пятна, отсортировываются. Она не требует человеческого вмешательства, тем самым уменьшая вторичное загрязнение изделия.

Высокоскоростная машина для производства бумажных стаканчиков представляет собой комплексное оборудование, которое автоматически выполняет все рабочие процессы, начиная от подачи заготовок и закачивания выгрузкой и подсчетом готовых стаканчиков.

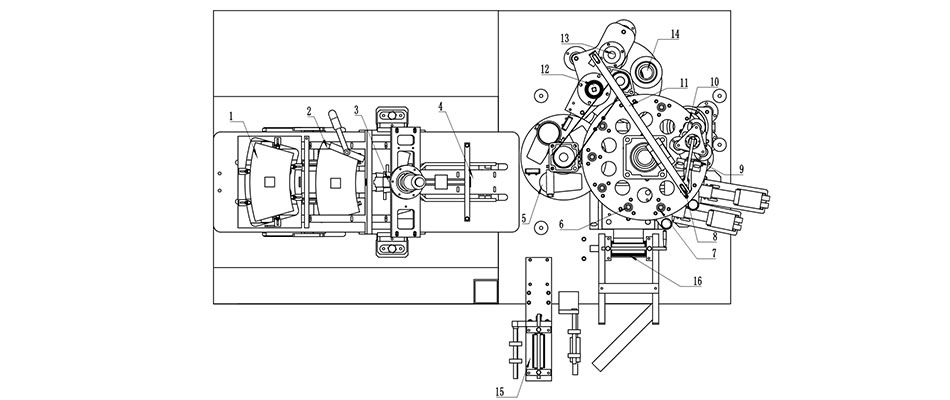

Конструкция машины

1. Подача бумажных заготовок
2. Вентилятор для предварительного нагрева
3. Система ультразвука
4. Узел резки
5. Поворотный стол
6. Пресс для вырубки дна
7. Нагреватель 1
8. Нагреватель 2

9. Модуль завальцовки дна
10. Накатка дна11. Формирование конуса
12. Формирование ободка стаканчика 1
13. Формирование ободка стаканчика 2
14. Выгрузка готового стакана
15. Подача бумаги для вырубки дна 1
16. Подача бумаги для вырубки дна 2

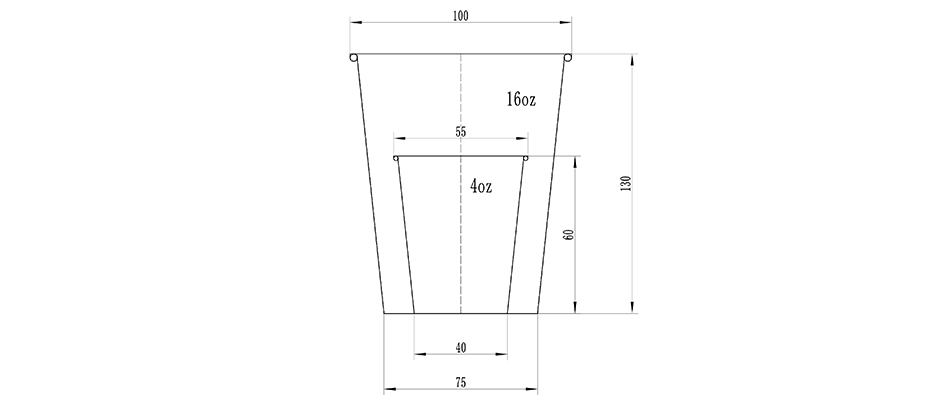

Мин. /макс. размер

Основные преимущества

  • Шаговый механизм в открытом исполнении повышает точность работы, увеличивает производительность и продлевает срок службы нашей высокоскоростной машины для производства бумажных стаканчиков

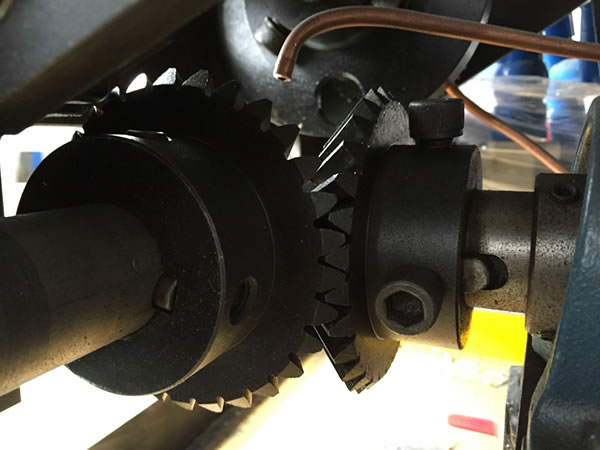

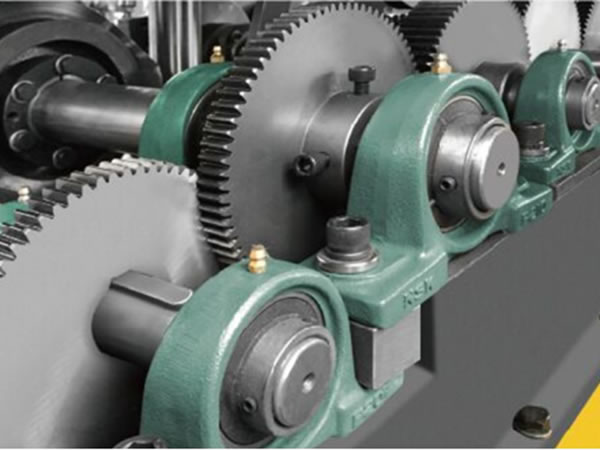

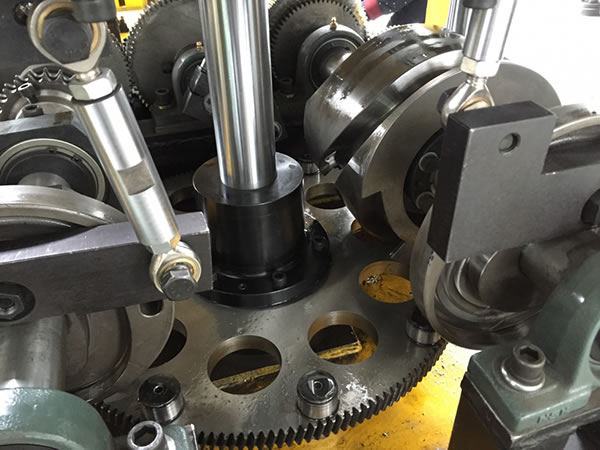

  • Зубчатый привод с продольной осью стал эффективным решением проблемы нестабильности и колебания цепи.
  • Благодаря коробчатой конструкции и наличию системы распыления смазочного масла значительно снижается скорость износа и улучшается теплоотдача, что, в свою очередь, приводит к увеличению скорости производства.

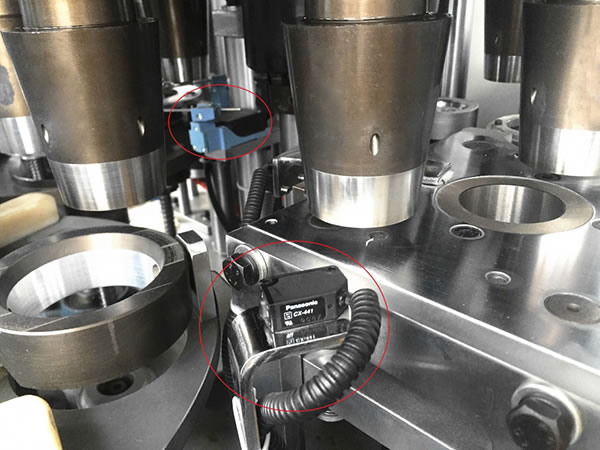

  • Весь процесс производства бумажных стаканчиков осуществляется под управлением ПЛК. Фотоэлектрический датчик служит для обнаружения дефектов.

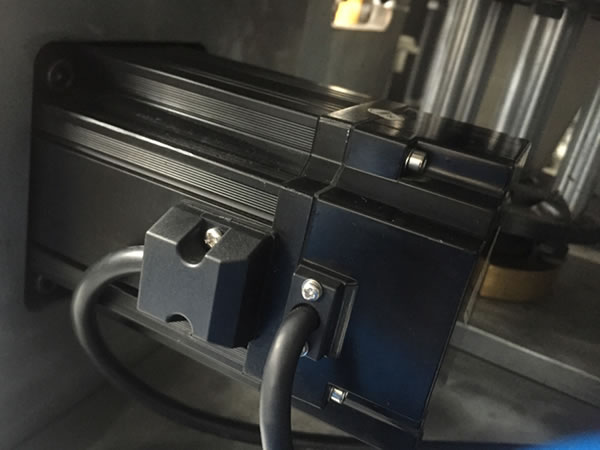

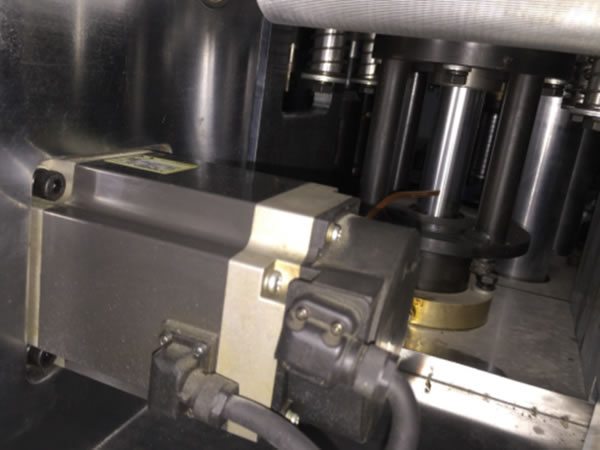

  • Сервопривод осуществляет интеллектуальное управление процессом подачи дна стакана. Подача дна осуществляется только в случае наличия конуса стакана.
  • Для вырубки дна используется специальный нож, который отличается своей стабильностью и простотой замены.

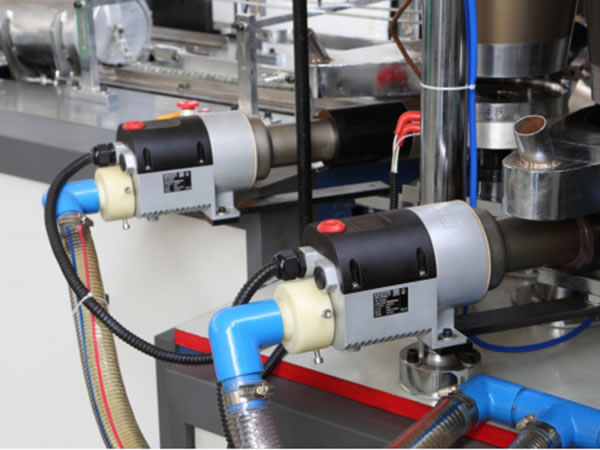

  • Нагреватель марки Leister служит для запайки швов и днищ стаканчика, обеспечивая высокую эффективность накатывания.
  • Процесс завальцовки кромок проходит в 2 этапа. Первый этап включает ротационную гибку, которая способствует повышению прочности бумаги. Во время второго этапа применяется уникальная технология нагрева, которая гарантирует привлекательный внешний вид и надежность готового изделия.
Технические характеристики

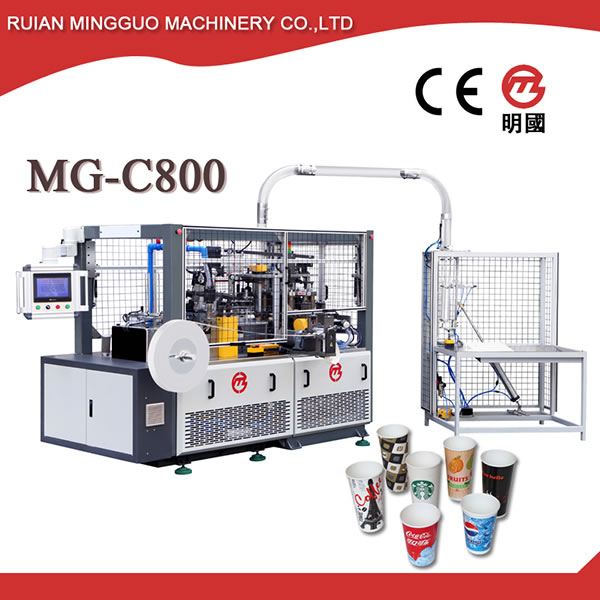

Модель MG-C800
Вес оборудования 3200 кг
Габаритные размеры 2600*1600*1850 мм
Источник питания 12 кВт, 380В, 50 Гц
Расход воздуха Давление: 0,5-0,8 МПа, скорость подачи: 0,4 куб/мин
Производительность 80-100 шт/мин
Тип бумаги С одно- или двуслойным ПЭ покрытием
Плотность бумаги 190-350 г/м2
Объем стаканчика 118-473 мл (4-16 унций)
Комплектация оборудования
Наименование Марка
Автоматический выключатель Schneider, Франция
Тепловой предохранитель Schneider, Франция
Реле последовательности фаз Schneider, Франция
Миниатюрное реле Schneider, Франция
Контактор переменного тока Schneider, Франция
Модуль контроля температуры Autonics, Южная Корея
Регулятор температуры Omron, Тайвань
Нагреватель Leisure, Швейцария
Фотоэлектрический датчик Panasonic, Япония
Частоты преобразователь Schneider, Франция/Mitsubishi, Япония
Серводвигатель Panasonic/Mitsubishi/Yaskawa, Япония
Экран Weinview, Тайвань
Детали пневматики AirTAC, Тайвань/ SMC, Япония
Кулачковый механизм MAZAK, Япония
Главный двигатель GPG, Тайвань
Мотор масляного насоса Тайвань
Система ультразвуковой спайки Ever Green, Тайвань
ПЛК Mitsubishi, Япония
Подшипники NSK, Япония

Обслуживание
Техническое обслуживание высокоскоростных машин для производства бумажных стаканчиков MG-C800 должно осуществляться в строгом соответствии с руководством.
1. Каждый компонент должен быть тщательно очищен.
2. Для поддержания чистоты и санитарных норм необходимо создать четкий график мойки машины. Устройство для подачи бумаги, пресс-формы и ролики должны быть очищены от жира и грязи. Кроме того, в машине не должны скапливаться бумажные обрезки, пыль и т.д.
3. Для смазки всей установки можно использовать глицерин.

Упаковка
Все машины упаковываются в деревянные ящики.

Послепродажное обслуживание
1. Руководство пользователя призвано помочь в установке и регулировке машины, а также решении возникающих проблем.
2. Отладка машины на заводе происходит за неделю до отправки, чтобы еще раз убедиться в работоспособности всех систем.
3. При необходимости мы можем направить своих инженеров к Вам не объект для оказания помощи в установке и вводу в эксплуатацию. Данная услуга является платной. Все расходы, включая зарплату инженеров ($100/день), билеты, проживание и др., оплачиваются заказчиком.
4. Мы также предлагаем бесплатное обучение операторов надлежащей эксплуатации и обслуживания наших машин. Расходы на пролет и проживание оплачиваются заказчиком.
5. В течение 1 года после покупки мы предоставляем быстроизнашиваемые детали бесплатно.

Гарантия
1. Срок гарантии на наши машины для производства бумажных стаканчиков составляет 1 год с момента отправки.
2. Замена узлов и компонентов, подверженных естественному износу в процессе эксплуатации, не покрывается гарантией.
3. Мы не несем никакой ответственности за повреждения, полученные в результате ненадлежащего использования, нарушения правил обращения, небрежного техобслуживания, преднамеренных травм и т.д.
